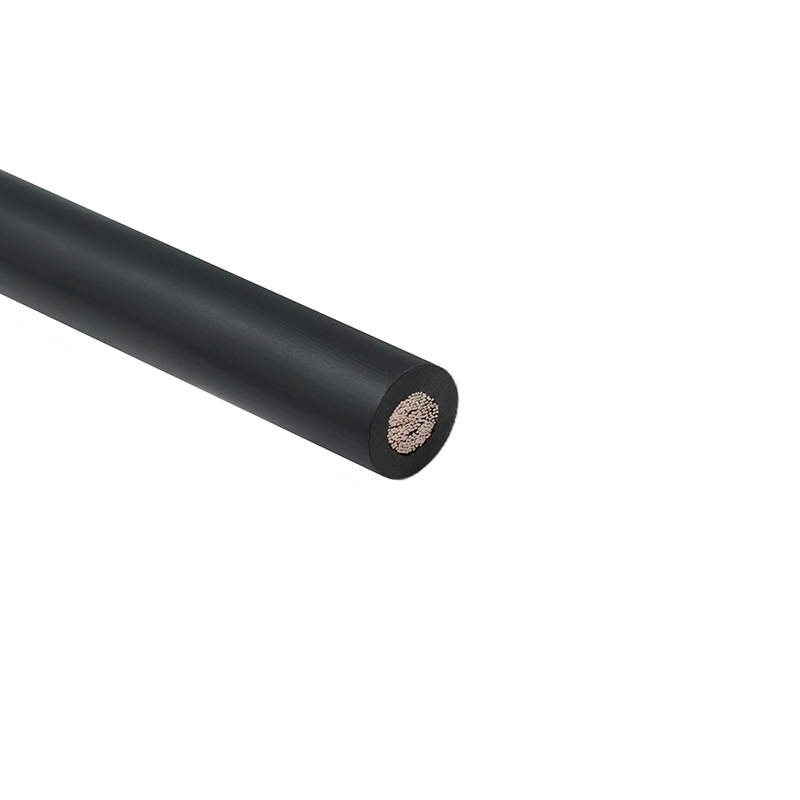

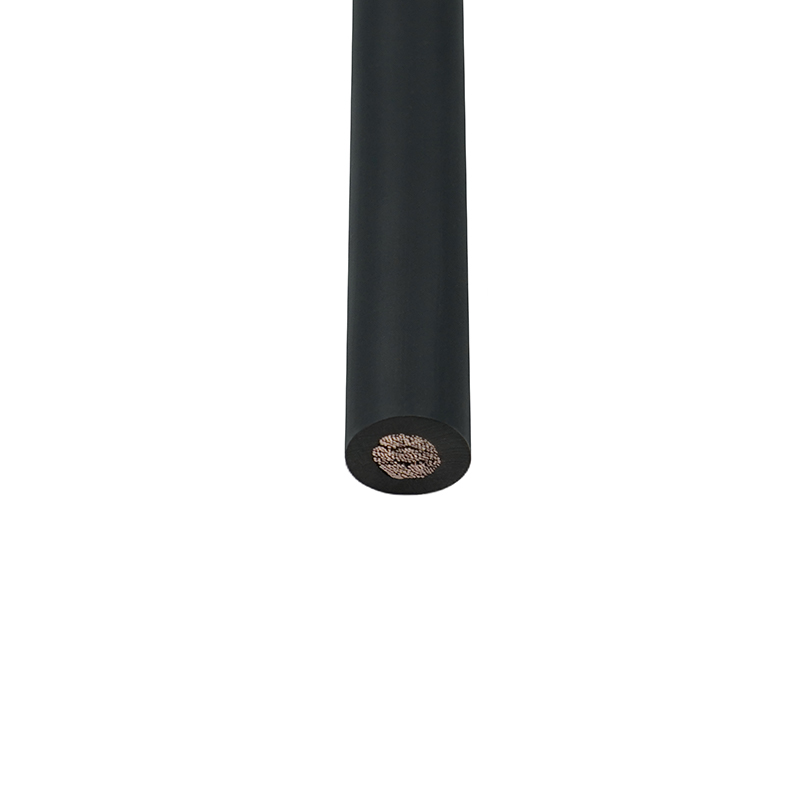

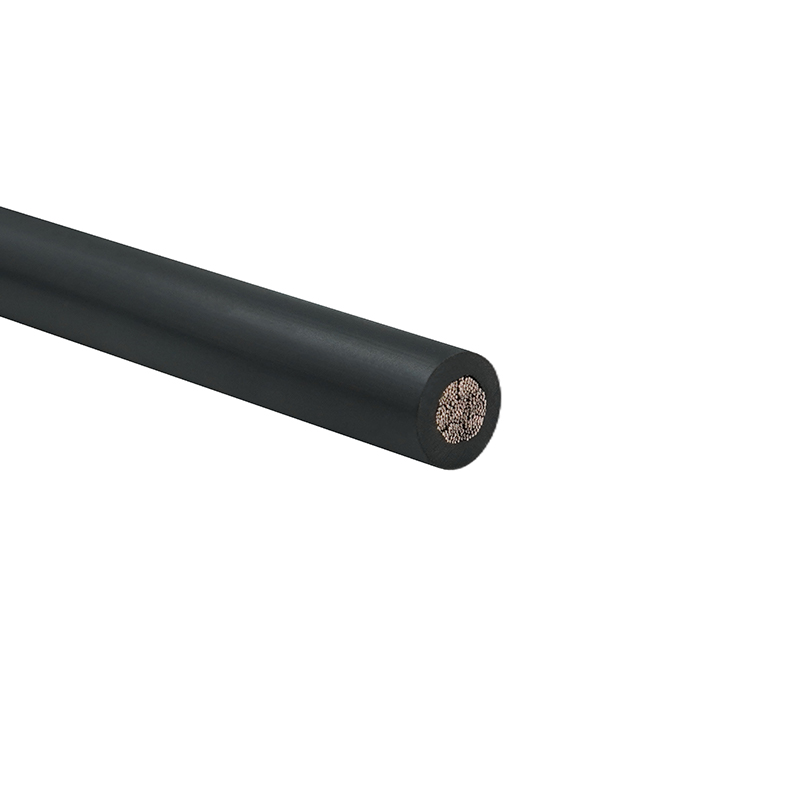

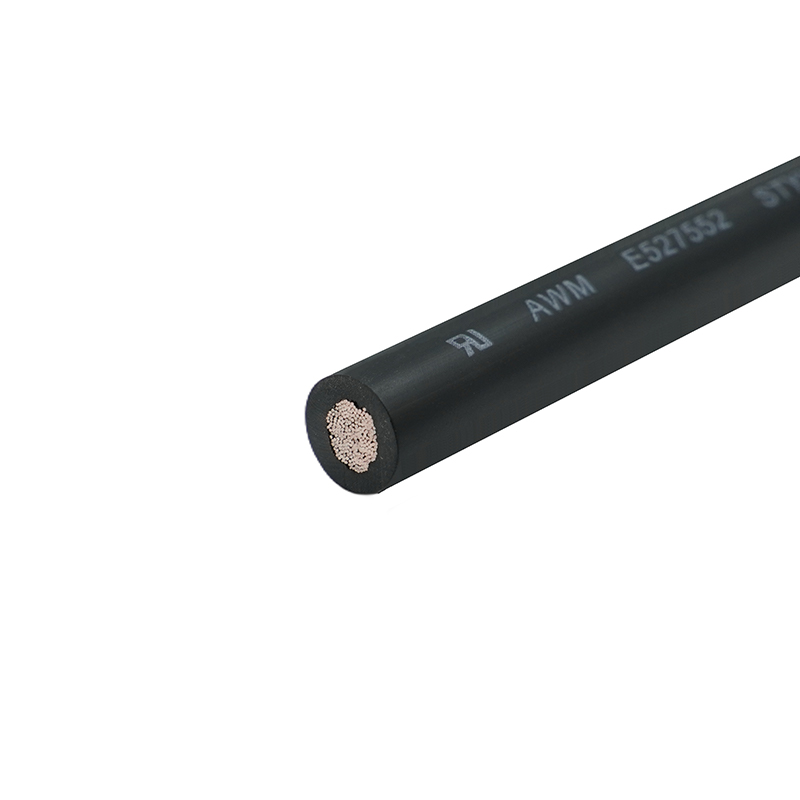

UL Sertifikalı Kuzey Amerika Yalıtımlı Tel (UL1015)

Ürün Konumlandırma: UL sertifikasyon sistemi kapsamında, orta-yüksek voltaj ve yüksek sıcaklık senaryolarında tek çekirdekli güç aktarımına odaklanan genel amaçlı bir dahili ekipman güç kablosu. Endüstriyel ve sivil ekipmanlar için "temel güç bağlantısı standart modeli" olarak hizmet verir.

Bize Ulaşın

Önceki：UL2464 Yumuşak Kılıflı Teli (UL Sertifikalı)
Sonraki：No next article

Ürün Bilgileri

Bize Ulaşın

Hakkımızda

Ürün Bilgileri

UL1015 Bağlantı Teli – Teknik Parametreler

Modeli	AWG Boyutu	Çıplak Bakır Teller (BS)	Çıplak Bakır Tel Çapı (mm)	Kalaylı Bakır Teller (TS)	Kalaylı Bakır Tel Çapı (mm)	Yalıtım Kalınlığı (mm)	Yaklaşık. Ağırlık (KG/KM)	Min. Yalıtım Dış Çapı (mm)	Maks. Yalıtım Dış Çapı (mm)
UL1015	26	7	0.16	7	0.16	0.76	7.1	2	2.2
UL1015	24	11	0.16	11	0.16	0.76	8.3	2.1	2.3
UL1015	22	17	0.16	17	0.16	0.76	10	2.3	2.5
UL1015	20	26	0.16	26	0.16	0.76	12.4	2.5	2.7
UL1015	18	41	0.16	41	0.16	0.76	16.2	2.7	2.9
UL1015	17	51	0.16	51	0.16	0.76	19	2.8	3
UL1015	16	26	0.254	27	0.25	0.76	22.6	3	3.2
UL1015	15	33	0.254	34	0.25	0.76	25.9	3.2	3.4
UL1015	14	41	0.254	43	0.25	0.76	31.5	3.4	3.6
UL1015	13	52	0.254	54	0.25	0.76	36.5	3.6	3.8
UL1015	12	65	0.254	67	0.25	0.76	45.5	3.9	4.1
UL1015	11	82	0.254	85	0.25	0.76	52.6	4.3	4.5
UL1015	10	104	0.254	107	0.25	0.76	67.1	4.8	5
UL1015	9	94	0.3	94	0.3	0.76	89	5.3	5.5
UL1015	8	118	0.3	118	0.3	1.15	107.5	6.5	6.7
UL1015	7	147	0.3	147	0.3	1.15	140.3	7	7.2
UL1015	6	189	0.3	189	0.3	1.52	172.6	8.4	8.6
UL1015	5	238	0.3	238	0.3	1.52	207.6	9.1	9.3
UL1015	4	299	0.3	299	0.3	1.52	267.9	9.8	10
UL1015	3	378	0.3	378	0.3	1.52	325.6	10.7	11.1
UL1015	2	475	0.3	475	0.3	1.52	382.5	11.7	12.1
UL1015	1	600	0.3	600	0.3	2.03	495.9	13.8	14.2
UL1015	1/0	251	0.52	272	0.5	2.03	615.3	14.5	14.9
UL1015	2/0	317	0.52	343	0.5	2.03	750	15.8	16.4
UL1015	3/0	400	0.52	433	0.5	2.03	923	17.2	17.8
UL1015	4/0	505	0.52	546	0.5	2.03	1134.3	18.9	19.5

Not: BS = Çıplak Bakır Teller, TS = Kalaylı Bakır Teller. Değerler UL1015 bağlantı teli için nominal tasarım parametreleridir ve üretim partisine göre biraz değişebilir. Mobil cihazdaki tüm sütunları görüntülemek için sola/sağa kaydırın.

Ürün Özellikleri:
Kararlı Elektrik Performansı: Ana ekipman devrelerine uygun 600V nominal voltaj; iletkenler, gereksinimlere uygun akım taşıma kapasitesine sahip, tek telli/çok telli çıplak bakır/kalaylı bakırdır. 20°C'deki iletken direnci kablo ölçüsüyle optimize edilir (örn. 18AWG için yaklaşık 16,2Ω/km).
Isıya Dayanıklı ve Alev Geciktirici Güvenlik: Yerel yüksek ekipman sıcaklıklarına dayanacak şekilde 105 ° C derecelendirilmiş, özel ısıya dayanıklı PVC izolasyonla donatılmıştır; UL VW-1 dikey alev geciktirici testini geçmiştir, yangına maruz kaldığında kendi kendine söner ve Kuzey Amerika güvenlik standartlarına uygundur.
Esnek Uyarlanabilirlik: Kolay devre tanımlaması için çeşitli yalıtım renklerinde (siyah, kırmızı, mavi vb.) mevcuttur; çok çeşitli tel ölçümlerini kapsar; RoHS çevre direktiflerine uygundur ve birden fazla ülkedeki pazarlara uygundur.

Uygulama Senaryoları: Takım tezgahlarının ve komple güç dağıtım dolaplarının dahili ana devre kablolarında, yüksek güçlü ev aletlerinin (klimalar, fırınlar) güç bağlantı kablolarında ve bina dağıtım kutularından büyük ekipmanlara kadar şube güç kaynağı kablolarında kullanılan orta-yüksek gerilim güç iletimi için uygundur.
