Endüstriyel Gaz ve Yağa Dayanıklı Çift Kablolama: Pratik Bir Seçim Kılavuzu

Petrol ve gaz işleri kablolara nadiren kolay bir yaşam sağlar. Bir çift kablo basit görünebilir, ancak bir rafineride, bir sondaj sahasında veya bir yakıt terminalinin çevresinde hidrokarbon temasına, ısı döngüsüne, titreşime, yıkamaya ve bazen sürekli harekete dayanmak zorundadır. Endüstriyel gaz ve yağa dayanıklı çift kablolama, sıradan çift bükümlü kablonun yumuşaması, şişmesi, çatlaması veya sinyal kalitesinin çok erken kaybedilmesi durumunda pratik çözümdür. Yararlı soru basitçe "yağlara dayanıklı mı?" değildir. değil, “hangi yağ, hangi sıcaklıkta, ne kadar süreyle ve hangi mekanik koşullar altında?”

Endüstriyel gaz ve yağa dayanıklı çift kablolama gerçekte nedir?

Çift kablolama, bir sinyali taşımak için birlikte bükülmüş iki yalıtımlı iletken kullanır. Endüstriyel tesislerde bu sinyal RS-485, enstrümantasyon, kontrol verileri, Ethernet veya düşük seviyeli sensör bağlantısı olabilir. Çift yapı, ortak mod gürültüsünün reddedilmesine yardımcı olur, ancak tek başına kabloyu petrol ve gaz hizmeti için uygun hale getirmez. Direnç yapının tamamından gelir: iletken büküm, yalıtım malzemesi, dolgu maddeleri, bantlar, korumalar, iç kılıf ve dış kılıf.

Bu ortamlar için satılan bir kablo, bir üründen ziyade mühendislik ürünü bir montaj olarak ele alınmalıdır. Ceketin karşılaşacağı belirli sıvılara karşı dayanıklı olması gerekir. Yalıtım elektriksel özelliklerini korumalıdır. Kalkan bükme ve sonlandırmadan sonra etkili kalmalıdır. Kablonun, ister bir tepsiye sabitlenmiş olsun, ister borudan çekilmiş olsun, ister hareketli bir makinede esniyor olsun, kurulum yöntemine uygun olması gerekir.

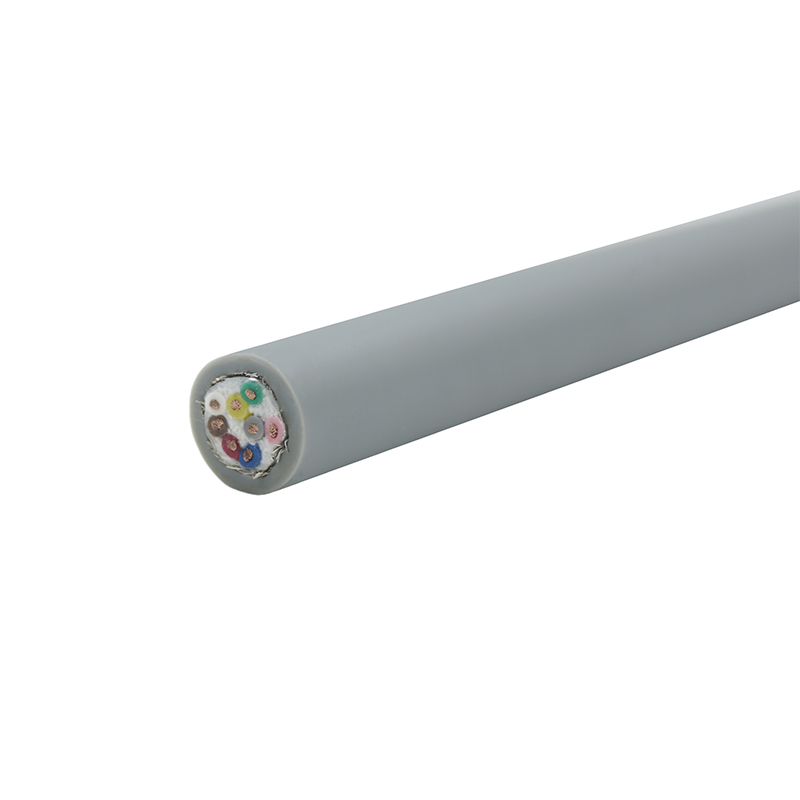

LIYCY-TP Esnek Korumalı Bükümlü Çift Veri Kablosu Hassas sinyal bağlantıları için tasarlanmış endüstriyel sınıf korumalı bükümlü çift kablo; zorlu ortamlar için ceketli montajları incelerken önemlidir. Ürünü Görüntüle →

Neden petrol ve gaz ortamları sıradan çift kabloyu cezalandırıyor?

Hidrokarbonların hepsi aynı değildir. Dizel, hidrolik yağı, yağlama yağı, ham petrol, glikol, metanol, sondaj sıvıları ve temizleme kimyasalları polimerlere farklı şekillerde saldırabilir. Bazıları hacmin şişmesine neden olur. Bazıları plastikleştiricileri çıkarır ve ceketi sert ve kırılgan bırakır. Diğerleri yüzeyi yumuşatır, aşınma direncini azaltır veya konektörleri ve rakorları etkileyecek kadar boyutları değiştirir. Sıçrama testini geçebilen bir ceket, uzun süreli suya batırma veya yüksek sıcaklığa tekrar tekrar maruz kalma sonrasında başarısız olabilir.

Isı kimyasal saldırıyı hızlandırır. Soğuk, bazı malzemeleri sertleştirir ve kırılmasını kolaylaştırır. UV ışınlarına maruz kalma dış mekan ceketlerini yaşlandırır. Tuzlu su ve nem, koruyucularda, drenajlarda ve bağlantı uçlarında korozyona yol açar. Mekanik stres başka bir katman daha ekler: titreşim, basınçlı yıkama, kablo kanalı aşınması, dar bükülme yarıçapları ve sürekli esneme. Tehlikeli alanlarda kablonun aynı zamanda rakorlar, bariyerler ve sızdırmazlık düzenlemeleri dahil olmak üzere kurulum tasarımına da uyması gerekir. Bir kablo tek başına “patlamaya dayanıklı” değildir; uyumlu bir sistemin bir parçasıdır.

Fark yaratan ceket ve yalıtım malzemeleri

Poliüretan veya PUR, yağa, aşınmaya ve tekrarlanan harekete maruz kalan esnek endüstriyel çift kablolar için genellikle güçlü bir seçimdir. İyi yağ direnci ve zorlu mekanik davranış sunar; bu nedenle çekme zinciri, robotik ve yıkama uygulamalarında kullanılır. Bu evrensel değildir: sıcak su ve buhara maruz kalmanın kontrol edilmesi gerekir ve bazı formülasyonlar diğerlerinden farklı davranır. Örneğin PUR kılıflı, blendajlı bükümlü çift Ethernet kablosu, sinyal bütünlüğünün ve kılıf sağlamlığının önemli olduğu yağlı otomasyon alanları için mantıklı bir seçim olabilir.

TPU-CAT6-STP PUR-Kılıflı Kategori 6 Korumalı Kablo Aşınmaya dayanıklı endüstriyel ve dış mekan ortamlarındaki Gigabit bağlantıları için PUR kılıflı Kategori 6 korumalı bükümlü çift kablo; ceketin dayanıklılığı önemli olduğunda geçerlidir. Ürünü Görüntüle →

Nitril kauçuk, polikloropren ve diğer kauçuk bileşikleri, yağ direnci, ısı direnci ve dış mekan dayanıklılığının gerekli olduğu yerlerde yaygındır. PUR'dan daha ağır ve daha az esnek olma eğilimindedirler, bu nedenle sabit veya ara sıra esnek rotalara yüksek döngülü çekme zinciri kullanımına göre daha iyi uyum sağlarlar. Polietilen neme ve birçok kimyasala karşı dayanıklıdır ancak daha serttir ve hareket sırasında daha az bağışlayıcıdır. PVC ekonomiktir ve alev geciktiricidir, ancak yağ direnci formülasyona göre büyük ölçüde değişir, bu nedenle "PVC ceket" tek başına size çok az şey anlatır. FEP ve PTFE, kimyasal direncin veya yüksek sıcaklığın maliyeti haklı çıkardığı durumlarda ortaya çıkar.

Yalıtım seçimi de aynı derecede önemlidir. PE, PP, FEP ve XLPE'nin her biri farklı elektriksel ve termal ihtiyaçlara cevap verebilir. Çift kablolamada kapasitans, empedans ve çift dengesizliği sinyal kalitesini etkiler. Yağa dayanıklı kalın bir ceket, zayıf çift geometrisini telafi edemez.

Koruma, eşleştirme ve sinyal bütünlüğü

Petrol ve gaz sahaları elektriksel olarak gürültülüdür. Motorlar, sürücüler, kaynak ekipmanı, radyolar ve güç dağıtımının tümü gürültüyü sinyal çiftleri halinde birleştirebilir. Folyo kalkanlar yüksek kapsama alanı sağlar ve kompakt yapılar için iyidir. Örgülü kalkanlar esnemeye ve mekanik hasara daha iyi direnç gösterir. Birçok endüstriyel çift kablo her ikisini de birleştirir. Bireysel çift koruma, karışmayı azaltabilirken genel bir koruma, harici parazitleri yönetir.

Kalkan yalnızca doğru şekilde sonlandırıldığında çalışır. Serbest bırakılan bir topraklama kablosu, yanlış noktada topraklanmış bir koruma veya 360 derecelik zayıf bağlantıya sahip bir konnektör, iyi bir kabloyu aralıklı arıza kaynağına dönüştürebilir. Tehlikeli alanlarda, koruma ve drenaj sonlandırmaları aynı zamanda topraklama ve izolasyon tasarımına da uygun olmalıdır. Daha fazla korumanın her zaman daha iyi olduğunu varsaymayın; gürültü sorununa, çift tipine ve mevcut alana uygun korumayı seçin.

Pratik bir seçim kontrol listesi

Seçim katalog başlığıyla değil, tanıtımla başlamalıdır. Aşağıdaki tablo, bir tedarikçinin iddialarını uygulamanın gerçekte ihtiyaç duyduğu şeylerle karşılaştırmanın kompakt bir yoludur.

Hizmet ömrünü belirleyen kurulum ve bakım ayrıntıları

İyi bir kablo bile kurulum sırasında başarısız olabilir. Bükülme yarıçapına saygı gösterin. Çift geometrisini ezen sıkı kablo bağlarından kaçının. Uzun dikey koşuları destekleyin. Mümkün olduğu durumlarda sinyal çiftlerini güç kablolarından ayrı tutun ve ekranlama ve topraklama tasarımını izleyin. Yıkama alanlarında, rakorların ve bağlantı uçlarının ceket malzemesiyle uyumlu olup olmadığını ve stres yoğunlaşmaları yaratmadığını kontrol edin.

Rota hareket ediyorsa o hareket için tasarlanmış ve test edilmiş bir kablo kullanın. Örneğin, yüksek esnekliğe sahip, korumalı, çift bükümlü bir çekme zinciri kablosu, ara sıra yapılan ayarlamalar yerine tekrarlanan esneme için üretilmiştir. Sabit tepsi çalışmaları için daha sert bir kauçuk veya PUR kılıf yine de doğru seçim olabilir, ancak esnek ömrün sınırlayıcı faktör olması gerekmez. Bakım sırasında cekette şişme, çatlak, düzleşme, koruma korozyonu ve gevşek uçlar olup olmadığını kontrol edin. Kimyasal maddelere maruz kaldıktan sonra şekli veya sertliği değişen kabloyu değiştirin; zaten güvenlik payının bir kısmını kaybetmiş durumda.

TRVVSP Yüksek Esnek Korumalı Bükümlü Çift Çekme Zinciri Kablosu Hareketli rotalarda yüksek hızlı sinyal ve güç iletimi için korumalı, çift bükümlü çekme zinciri kablosu; Tekrarlanan esnemenin kurulumun bir parçası olup olmadığını kontrol edin. Ürünü Görüntüle →

Kalite kontrolleri ve istenecek belgeler

Maddi bir addan daha fazlasını isteyin. Yararlı kanıtlar arasında yağa batırma test koşulları, maruz kalmadan önce ve sonra çekme ve uzama sonuçları, hacim şişmesi, soğuk bükme performansı, alev davranışı, koruma sürekliliği, iletken direnci ve voltaj dayanımı yer alır. Veri çiftleri için kapasitans ve empedans verileri, kablonun amaçlanan sinyali destekleyeceğini doğrulamaya yardımcı olur. Hareketli uygulamalar için esnek test koşulları, genel bir "yüksek esneklik" tanımından daha önemlidir.

Seri izlenebilirliği, ceket işaretlemesi ve test edilen sıcaklık aralığının net bir şekilde ifade edilmesi de pratik satın alma noktalarıdır. Tedarikçi kablonun nasıl test edildiğini açıklayamıyorsa veya ceketi gerçek sıvı listesiyle eşleştiremiyorsa soru sormaya devam edin. Bizim laboratuvar ve test kaynakları bir spesifikasyonun kilitlenmesinden önce gözden geçirilmeye değer detaylardır.

Kabloyu uygulamayla eşleştirme

• Açık deniz platformları ve sondaj zeminleri: tuzlu su, yağ, titreşim, UV ve tehlikeli alan kurulum yöntemleri.
• Rafineriler ve petrokimya tesisleri: ısı, hidrokarbonlar, EMI ve yerel esneklikle karışık uzun sabit çalışmalar.
• Tank çiftlikleri ve yakıt terminalleri: dış mekanda yaşlandırma, yakıtla temas, buhar yalıtımı ve uzun kablo yolları.
• Boru hatları ve kompresör istasyonları: geniş sıcaklık dalgalanmaları, titreşim ve enstrümantasyon sinyal bütünlüğü.
• Yağlı tesislerde makine ve otomasyon: soğutma sıvısı, hidrolik yağı, tekrarlanan esneme ve aşınma.

Aynı kablo kalitesinin her durumu çözmesi beklenmemelidir. Sıcak bir rafinerideki sabit bir alet çifti ve yağlı bir makinedeki hareketli bir çift kablonun her ikisi de "yağlara dayanıklı" olarak adlandırılabilir, ancak bunlar farklı tasarımlardır. İyi seçim, bu görevleri erkenden ayırır, ardından ceketi, kalkanı, eşofman yapısını ve onayı rotayla eşleştirir.

Şartnamenin bir araya getirilmesi

Endüstriyel gaz ve yağa dayanıklı çift kablolama, güvenilirlik üzerinde büyük etkisi olan bir detay öğesidir. Sıvı listesi ve sıcaklıkla başlayın, ardından elektrik performansı, koruma, mekanik hareket, tehlikeli alan gereksinimleri ve belgeler üzerinde çalışın. Rotanın sabit olduğu durumlarda kimyasal ve termal dirence öncelik verin. Hareket ettiği yerde aynı incelemeye esnek kullanım ömrü ve aşınma direnci ekleyin. Bu sipariş, spesifikasyonun dürüst olmasını sağlar ve gerçek arıza modunu ele almayan bir ceket özelliği için ödeme yapılmasını önler.

Belirli bir rafineri, terminal, kızak veya açık deniz paketi için kabloyu daraltıyorsanız, ekibimizle konuş sıvıya maruz kalma, rota ve sinyal ayrıntılarıyla birlikte. Kısa ve net bir uygulama notu genellikle uzun bir genel "petrol direnci" iddiaları listesinden daha fazla zaman kazandırır.
