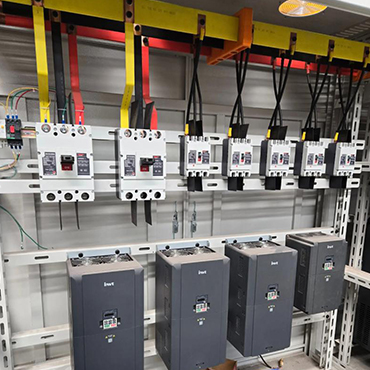

Gürültülü VFD ortamları için ekranlama stratejileri
VFD'ler iletkenler boyunca yayılabilen ve iletebilen yüksek frekanslı anahtarlama voltajları üretir. Etkili bir kalkan iki işe yarar: yayılan emisyonları engeller ve yüksek frekanslı kaçak akımlar için düşük empedanslı bir dönüş yolu sağlar. Pratik kurulumlar için kablo korumasını her zaman kozmetik örgü yerine topraklama sisteminin aktif bir parçası olarak kullanın; sürücü ucunda sağlam bir şekilde sonlandırın ve ortak mod voltaj oluşumunu en aza indirmek için uzun çalışmalar için bir panelde veya yerel toprakta ikinci bir sonlandırmayı düşünün.
Tek uçlu ve her iki uçlu koruma sonlandırması
Tek uçlu sonlandırma (yalnızca sürücü ucu), endüstriyel tesislerde orta uzunluktaki çalışmalar için genellikle topraklama döngüsü akımlarını azaltır; her iki ucun sonlandırılması, çok uzun çalışmalarda yayılan emisyonlar için koruma etkinliğini artırır ancak tesis toprağı gürültülüyse dolaşım akımlarına neden olabilir. Uygulamada saha topraklamasını değerlendirin ve kaçak akımları ölçün; yüksek topraklama döngüsü akışı tespit ederseniz, motor kabininde yerel bağlantıyla sürücüde tek uca geri dönün.
Kablo yapı seçenekleri ve bunların performansı nasıl etkilediği
İletken malzemesi, yalıtım tipi ve ekran geometrisi, kablonun PWM çıkışlarıyla nasıl davranacağını değiştirir. Bakır iletkenler standarttır; ancak iplikçik sayısı ve bireysel iplikçik boyutu, yüksek frekanslarda esnekliği ve cilt/yakınlık etkilerini etkiler. Düşük dielektrik sabiti ve düşük kayıplı tanjantlı yalıtım, iletkenler arasındaki kapasitif bağlantıyı azaltır ve şarj akımlarını düşürür; bu, uzun kablolar ve çıkış filtresi olmayan sürücüler için önemlidir.
| Kalkan tipi | Zayıflama (HF) | Esneklik | Önerilen kullanım |
| Alüminyum-Mylar folyo drenajı | Yüksek (iyi kapsama alanı) | Orta | HF zayıflamasının önemli olduğu sabit koşular |
| Kalaylı bakır örgü | Orta (depends on coverage %) | Yüksek | Esnek yönlendirme, zırhlı montajlar |
| Folyo örgü kombinasyonu | Yüksekest | Orta | Kritik EMI ortamları ve uzun çalışmalar |
Uzun süredir kurulum için en iyi uygulamalar VFD kablosu koşuyor
- Hassas kontrol/iletişim kablolarından fiziksel olarak ayrı tutun; ayırma mümkün değilse, değişken frekanslı sürücü kablosu ayrı kanallara yerleştirin veya topraklanmış metalik ayırma kullanın.
- Fazla kabloyu sürücülerin yakınına sarmaktan kaçının; bobinler endüktansı arttırır ve motor terminallerinde aşırı gerilim yansımalarına neden olabilir.
- Üreticinin belirttiği bükülme yarıçapına uyun; sıkı bükülmeler, koruma sürekliliğine zarar verebilir ve dielektrik gerilimi artırarak tekrarlanan gerilim altında ömrü kısaltabilir.
- Dolaşım akımlarını izlerken çok uzun metalik kablo kanalları için ara topraklama noktaları uygulayın; yalnızca kararlı durum arıza akımları için değil, yüksek frekanslı akımlar için boyutlandırılmış bağlantı köprüleri kullanın.
Önemli elektriksel özellikler (ve sorunların nasıl azaltılacağı)
Kapasitans, şarj akımları ve motor ısıtması
Kablodan iletkene ve iletkenden korumaya kapasitanslar, VFD değiştiğinde şarj akımları üretir. Şarj akımları motorda ekstra kayıplara neden olur ve sürücü akımı okumalarını artırır. Uzun mesafelerde metre başına daha düşük kapasitanslı kablolar seçin veya dv/dt anahtarlamasını azaltmak ve motora giren şarj akımını azaltmak için sürücüye dV/dt filtreleri veya sinüzoidal çıkış filtreleri takın.
Motor terminallerinde yansımalar, kablo empedansı ve aşırı gerilim
Hızlı PWM kenarları kabloyu bir iletim hattı olarak görür; sürücü çıkış empedansı ile kablo karakteristik empedansı arasındaki uyumsuzluklar, motorda geçici aşırı gerilimler olarak görünen gerilim yansımalarına neden olur. Çözümler arasında dV/dt'nin (sönümleyiciler, filtreler) kontrol edilmesi, uygun empedanslı kablo kullanılması ve kablo uzunluklarının sürücü için önerilen sınırlar dahilinde tutulması yer alır (sürücü belgelerine başvurun). Yüksek voltaj veya uzun mesafeli çalışmalar için çıkış reaktörleri yansımaların sönümlenmesine de yardımcı olabilir.
Konektör sonlandırmaları, zırh ve mekanik koruma
Koruma sonlandırma kalitesi EMC performansını doğrudan etkiler; mümkün olan yerlerde sürekli 360° koruma kontağı kullanın ve düşük empedansı korumak için drenaj iletkeninin veya örgünün lehimlendiğinden veya kıvrıldığından emin olun. Zırh mevcut olduğunda (çelik tel veya bant), sahadaki topraklama uygulamasına bağlı olarak zırhı bir veya her iki noktadan toprağa bağlayın. Korumanın veya iletkenin dışarı çıkmasını önlemek için uygun gerilim azaltma kullanın; Mekanik arızalar sıklıkla aralıklı elektrik arızaları olarak maskelenir.
Testler, sertifikalar ve neden önemli oldukları
Testler (empedans, kapasitans, yüksek potansiyel, ekran sürekliliği ve EMC emisyon testleri) aracılığıyla doğrulanan performans, kabloların VFD kurulumlarında öngörülebilir şekilde davranmasını sağlar. UL ve CE gibi sertifikalar, tanınmış güvenlik ve EMC standartlarına uygunluğu gösterirken, sağlam bir ISO9001 kalite sistemi, üretim partileri arasında tutarlılığın korunmasına yardımcı olur. Biz üretiyoruz korumalı VFD kablosu kalitelerine sahiptir ve fabrikamız CCC, UL, ISO9001 ve CE sertifikalarına sahiptir; bu, projeler gerektirdiğinde izlenebilir test kayıtlarıyla özelleştirilmiş yapıları desteklememize olanak tanır.
Yaygın arıza modları ve yerinde sorun giderme kontrol listesi
- Aralıklı açma: ekranlama sonlandırmalarını ve sürekliliğini kontrol edin; zayıf bağlar EMI'nin kontrol devrelerine bağlanmasına neden olarak rahatsız edici açmalara neden olur.
- Yüksek motor yatak akımları: Şaft topraklama önlemlerini doğrulayın, kablo koruma bağlantılarını inceleyin ve uygun olan yerlerde şaft topraklama halkaları veya yalıtımlı yataklar takmayı düşünün.
- Motorda aşırı sıcaklık: şarj akımını ölçün ve motor ısıtma eğrileriyle karşılaştırın; şarjın katkısı varsa anahtarlama frekansını düşürün veya filtreleri takın.
- Şiddetli EMI şikayetleri: yakın alan probu ile bir saha araştırması yapın, ekran kapsama alanını (% örgü) gözden geçirin ve folyo örgülü kompozit korumalara yükseltme yapmayı veya motor kablosuna ferrit çekirdekler eklemeyi düşünün.
İsterseniz uygulamanız için özel kablo yapısı önerileri (iletken büküm, ekran tipi, kılıf bileşiği) sağlayabiliriz; özel tasarım ve üretim yaparız VFD ekranlı motor kabloları ve talep üzerine test raporları ve sertifikaları sağlayabilir. Güvenilirlik ve EMC performansı önemli olduğunda, sertifikalı bir üreticinin amaca yönelik olarak ürettiği kablo, devreye alma süresini ve uzun vadeli bakım sıkıntılarını azaltır.
