PVC İzoleli ve Kılıflı Kablo Üreticileri

İletken tasarımı ve esnekliği: tel sayısı, çap ve değiş tokuşlar

için bakır damarlı PVC yalıtımlı ve kılıflı kablolar mekanik ve elektriksel davranış iletken geometrisi ile başlar. İplik sayısının arttırılması (çok sayıda ince ipliğe karşı birkaç kalın ip), tekrarlanan esnek döngüler altında esnekliği ve yorulma ömrünü artırır, ancak yüzey oksidasyonu ve sonlandırmalardaki temas alanı nedeniyle DC direncini hafifçe değiştirir. Hareketli makinelerde veya robotikte kullanılan esnek ekranlı kablo için pratik anlamda, tasarımcılar genellikle Sınıf 2/5 örgüden daha ince Sınıf 6/7 örgüye doğru geçiş yaparlar. Bu, minimum bükülme yarıçapını azaltır ve tekrarlanan esneme nedeniyle iletkenin iş sertleşmesini önemli ölçüde azaltır.

Pratik seçim kuralları

• Kablonun sürekli olarak esnemesi gerekiyorsa (örn. çekme zinciri), daha yüksek halat sayısını seçin ve esneklik ömrünü >1 milyon döngü olarak değerlendirin.
• için fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Gerilim düşüşüne göre boyutlandırma yaparken, çalışma sıcaklığındaki (oda sıcaklığı değil) iletken direncini kullanın; çok damarlı iletkenler yük altında daha hızlı ısınır.

Yalıtım kalınlığı, voltaj değeri ve termal hususlar

PVC yalıtım sistemleri hem elektriksel dayanımlarına hem de termal sınıflarına göre belirlenir. Kalınlık doğrudan dielektrik dayanımını etkiler, ancak bileşiğin termal özellikleri akım taşıma kapasitesini ve izin verilen ortamı belirler. Isı kaynaklarının yakınında kullanılan blendajlı esnek kablolar için, daha yüksek sürekli çalışma sıcaklıkları için formüle edilmiş PVC bileşiklerini seçin (örneğin, 90°C dereceli bileşikler) ve geçici aşırı gerilim marjları için daha kalın izolasyonu düşünün.

Geliştirilmiş performans için tasarım ipuçları

• Amaçlanan voltaj sınıfı için IEC/NEC tablolarına göre yalıtım kalınlığını belirtin ve geçici koruma söz konusu olduğunda %10-20 ekleyin.
• Isı dağılımının sınırlı olduğu durumlarda (bir araya getirilmiş kablolar), yoğunluğu azaltın ve PVC bileşimindeki termal stabilizatörleri değerlendirin.
• UV-stabilize PVC formülasyonları veya ek dış kaplamalar dış mekanlara yardımcı olur; aksi takdirde PVC uzun süre UV'ye maruz kaldığında kırılganlaşacaktır.

Kılıf malzemeleri, alev geciktirici ve çevresel direnç

Standart PVC kılıflar iyi aşınma direnci ve maliyet etkinliği sağlar, ancak bileşik formülasyonları yanıcılığı, duman yoğunluğunu ve toksisiteyi kontrol eder. Endüstriyel ve kamusal alan uygulamaları için bazen düşük dumanlı sıfır halojen (LSZH) alternatifleri gerekebilir; ancak LSZH, özel tasarlanmış PVC karışımlarına kıyasla yağ/aşınma direncinden bir miktar fedakarlık eder. Bakır çekirdekli PVC yalıtımlı ve kılıflı kablo belirlerken, projenin IEC 60332-1/3 veya UL 1581 dikey tepsi testleri gibi alev testlerini gerektirip gerektirmediğini açıklayın; her test farklı yangın davranışlarını hedefler.

Özel kılıflarda ne zaman ısrar edilmeli

• Toplu taşıma, tüneller veya kapalı alanlar: LSZH veya test edilmiş düşük dumanlı PVC gerektirir.
• Dış mekan kurulumu: UV ışınlarına karşı dayanıklı ve hava koşullarına dayanıklı PVC karışımları veya ek bir TPU/PE kılıf kullanın.
• Petrol zengini endüstriyel alanlar: Yumuşama ve şişmeyi önlemek için yağa dayanıklı PVC veya elastomerik dış ceketleri tercih edin.

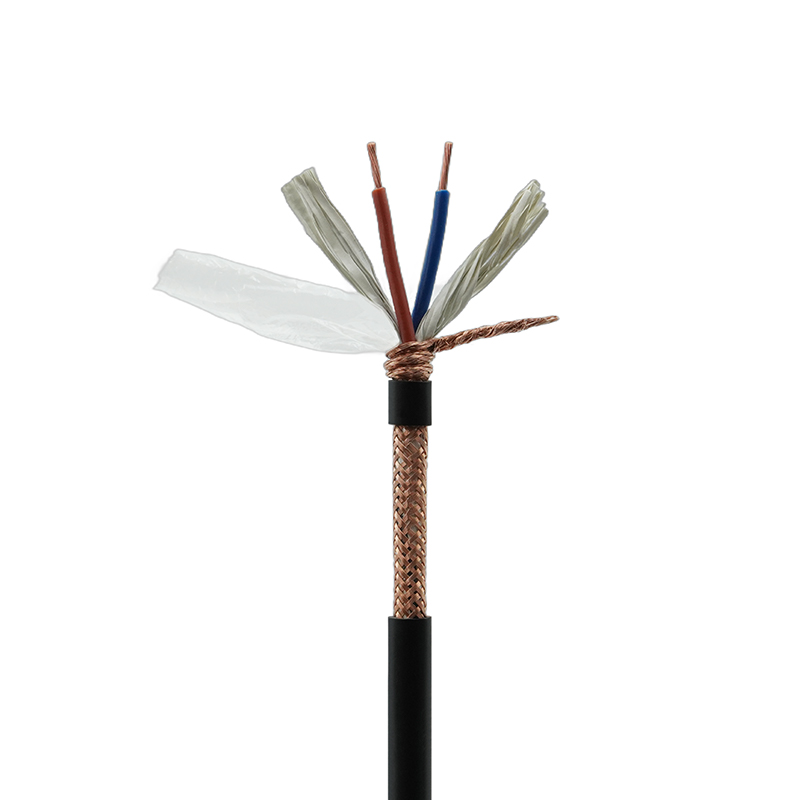

EMI kontrolü için ekranlama yöntemleri: folyo, örgü ve kombine yapılar

Kalkan seçimi kapsama alanını, esnekliği ve temellendirme uygulamasını dengelemelidir. Folyo (alüminyum/polyester) %100 kaplama sağlar ve yüksek frekanslarda mükemmeldir ancak mekanik olarak kırılgandır ve hareketli kablolarda tek başına kullanıldığında esneklik ömrünü azaltır. Örgü kalkanlar (kalaylı bakır) mekanik sağlamlık ve iyi bir düşük frekans performansı sunar, ancak tipik kapsama alanı %60-95 arasında değişir; daha yüksek kapsama alanı sertliği artırır. Kombine folyo örgü (folyo alt örgü), makul esnekliği korurken en iyi geniş bant korumasını sağlar.

Kalkan sonlandırma ve topraklama uygulamaları

Doğru koruma sonlandırması, koruma avantajını korur: topraklama döngülerini önlemek için sinyal hatlarını bir uçta sonlandırın; güç veya uzun kablo mesafeleri için, kontrollü topraklama ile her iki uçta bağlı ekranlamalar gerekebilir. Düşük empedanslı bağlantı için sıkıştırmalı veya lehimli drenaj kabloları kullanın; kıvrımlı mekanik sonlandırmalar yaygındır ancak süreklilik ve çekme testleriyle doğrulanmalıdır. Konektör muhafazalarından yönlendirme yaparken, yayılan emisyonları en aza indirmek için metal arka kabuklarla veya özel koruma kelepçeleriyle koruma sürekliliğini koruyun.

Kurulum uygulamaları: bükme yarıçapı, kenetleme ve gerilim azaltma

Kurulum hataları, erken kablo arızasının sık görülen bir nedenidir. Bakır çekirdekli PVC yalıtımlı kablolar için, kablo yapısına bağlı olarak minimum bükülme yarıçapı kurallarına uyun (esnek kablolar genellikle dinamik kullanım için 4× kablo çapını belirtir; statik kurulumlar 8×'e izin verebilir). Aşırı sıkma basıncı yalıtımı deforme eder ve yorgunluğun yoğunlaştığı sıcak nokta noktaları oluşturabilir. Uygun boyuttaki rakor girişlerini kullanın, vida kelepçelerini koruyucu pedlerle ayarlayın ve hareketin meydana geldiği yerlerde servis döngüleri sağlayın.

• Her zaman üreticinin belirttiği dinamik bükülme yarıçapına uyun; şüpheye düştüğünüzde yarıçapı azaltmak yerine artırın.
• Giriş noktalarında keskin kenarlardan kaçının; sürtünmeyi önlemek için rondelalar veya yuvarlak flanşlar kullanın.
• için moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Test, izlenebilirlik ve sertifikalar: saygın bir tedarikçiden neler beklenmeli?

Güvenilir bir kablo tedarikçisi belgelenmiş fabrika testleri sağlayacaktır: iletken direnci, yüksek potansiyel (hipot) testleri, yalıtım direnci, blendajın sürekliliği ve uygulanabilir olduğunda esnek ömür için mekanik testler. İzlenebilirlik (lot numaraları, malzeme sertifikaları) ve CCC, UL, ISO9001 ve CE gibi üçüncü taraf sertifikaları, proses kontrolü ve uyumluluğunun önemli sinyalleridir. Özel yapılar için, uygulamanızın elektriksel ve mekanik gerilimlerini yansıtan fabrika test raporlarını ve siparişe göre yapılan test planlarını talep edin.

Korumalı esnek kablolar için önerilen fabrika testleri

• DC direnci ve iletken sürekliliği — ölçüm ve kablolamayı doğrulayın.
• Yalıtım bütünlüğünü doğrulamak için iletken ile koruma/toprak arasında hipot testi.
• Uygulanabildiği yerlerde ekran sürekliliği ve kapsama doğrulaması (görsel elektrik) ve örgü kapsama ölçümü.
• Kırık filamanları yakalamak için esnek sonrası elektrik kontrolleriyle dinamik kablolar için esnek ömür örneklemesi.

Bir üretici olarak, Junshuai'nin bu önemli testleri şirket içi laboratuvarlarımızda yürütmesini ve talep üzerine sertifika kopyalarını sunabilmesini sağlıyorum; CCC, UL, ISO9001 ve CE kimlik bilgileri ile birlikte gelişmiş üretim ve test ekipmanlarımız, kabloları zorlu spesifikasyonlara göre uyarlamamıza ve doğrulamamıza olanak tanıyor.

Özel uygulamalar için kişiselleştirme hususları

Projeler standart katalog öğelerinin ötesine geçtiğinde pratik özelleştirme noktaları şunları içerir: değiştirilmiş iletken metalurjisi (düşük gürültü için oksijensiz bakır), basitleştirilmiş saha tanımlaması için renkli veya numaralı iç ceketler, güç ve sinyal çiftlerini ortak kalkanla birleştiren hibrit yapılar ve kimyasal direnç için özel dış ceketler. Her değişiklik mekanik, elektriksel ve EMC davranışını etkiler, bu nedenle kontrollü bir tasarım doğrulama planı gereklidir.

Özel bir çalıştırma sipariş etmeden önce tanımlanması gereken sorular

• Kablo statik mi olacak, ara sıra esneyecek mi, yoksa sürekli hareket edecek mi?
• Çevresel maruziyetler var mı (yağ, UV, kimyasallar, tuz spreyi)?
• Frekans bantlarında hangi EMC zayıflama seviyeleri gereklidir?
• Yasal nedenlerden dolayı izlenebilirlik, seri testi veya özel etiketleme gerekli mi?

Bu soruları yanıtlamak ve özel bir spesifikasyona ihtiyacınız varsa özel bir spesifikasyon üretmek için doğrudan müşterilerle çalışıyoruz. PVC yalıtımlı kılıflı ekranlı esnek kablo , size hangi konularda yol göstereceğim ve uygulamanıza uygun fabrika test belgelerini sağlayabilirim.
