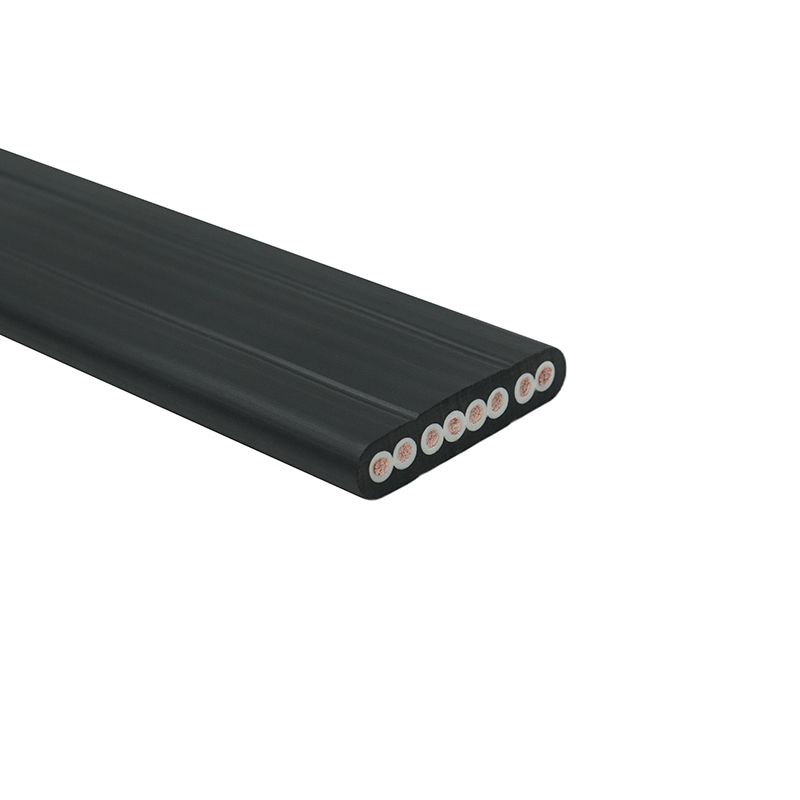

Çekme Zincirleri için Düz Kablo Tasarımı
Düz kablolar Geometrileri bükülme geriliminin azalmasına ve kılavuz sistemleri boyunca daha yumuşak harekete izin verdiği için çekme zinciri uygulamalarında yaygın olarak kullanılır. Önemli bir faktör iletken düzenlemesidir; tekrarlanan esneme sırasında sürtünmeyi ve aşınmayı en aza indirmek için iletkenler eşit aralıklı ve paralel olmalıdır.
Yüksek kaliteli düz kablolarda esnekliği artırmak için genellikle ince telli bakır iletkenler kullanılır. PUR veya PVC gibi yalıtım malzemeleri, aşınma dirençlerine ve yağlara, kimyasallara veya UV'ye maruz kalmaya karşı dirençlerine göre seçilir. Doğru kurulum, iç iletken yorgunluğunu önlemek için bükülme yarıçapının üretici spesifikasyonlarının altına düşmemesini sağlamayı içerir.
Otomatik Sistemlerde Çok Damarlı Yassı Kablolar
Çok çekirdekli düz kablolar, birden fazla devreyi tek bir kompakt kabloda birleştirerek otomatik makinelerde ve robotikte yerden tasarruf sağlar. Her çekirdek güçten kontrole kadar farklı sinyaller taşıyabilir ve karışmayı azaltmak için net bir ayrım sağlar.
Korumalı versiyonları çok çekirdekli düz kablolar parazitin yüksek olduğu ortamlarda önerilir. Örneğin, CNC makinelerinde veya servo motorlu üretim hatlarında, blendajlı düz kablo, esnekliği korurken elektromanyetik paraziti azaltır. Akım taşıma kapasitesi ve gerilim düşümü kontrolü için doğru sayıda çekirdek ve kesit alanının seçilmesi önemlidir.
Yüksek Dayanıklılık Yassı Kablolarda Malzeme Seçimi
Dayanıklı düz kablolar, iletken ve yalıtım malzemelerinin dikkatli bir kombinasyonunu gerektirir. Bakır iletkenlik açısından standarttır, yalıtım ise mekanik ve kimyasal dirence göre seçilir. PUR, yüksek aşınma direnci ve UV stabilitesi gerektiren ortamlar için tercih edilirken PVC, iç mekandaki düşük stresli uygulamalar için uygun olabilir.
- Düşük sıcaklıklarda aşırı esneklik gerektiren uygulamalar için TPE veya elastomerik bileşikleri düşünün.
- Güçlendirilmiş veya lamine edilmiş düz kablolar, kompakt endüstriyel kurulumlarda ezilmeye ve mekanik aşınmaya karşı direnç gösterebilir.
- Düz kablolar with color-coded cores simplify installation and maintenance in multi-core systems.
Çok Çekirdekli Düz Kablolar için En İyi Kurulum Uygulamaları
Doğru kurulum, çok çekirdekli düz kabloların uzun ömürlülüğünü ve performansını garanti eder. Önemli hususlar arasında keskin kıvrımlardan kaçınmak, bükülmeyi en aza indirmek ve mekanik gerilimi azaltmak için kabloların tüm uzunlukları boyunca desteklenmesini sağlamak yer alır.
Uzun hareket mesafeli uygulamalarda aşırı esnemeyi önlemek için doğru ilmek uzunluğunu hesaplamak önemlidir. Kablo taşıyıcıları veya tepsileri, düzgün hareketi korurken düz kablonun genişliğine uyum sağlayacak şekilde seçilmelidir.
Çok Çekirdekli Düz Kablolar için Elektriksel Hususlar
Endüstriyel uygulamalar için çok çekirdekli düz kablolar tasarlanırken voltaj değeri, akım kapasitesi ve yalıtım direnci kritik öneme sahiptir. Küçük boyutlu iletkenlerin kullanılması aşırı ısınmaya neden olabilir; aşırı aralık ise esnekliği azaltır ve kablo kapladığı alanı artırır.
| Parametre | Düz Kablo | Çok Çekirdekli Düz Kablo |
| Tipik Gerilim Değeri | 300/500V | 300/500V veya özelleştirilmiş |
| Esneklik | Yüksek | Orta-Yüksek |
| Tipik Uygulama | Basit sürükleme zincirleri | Robotik kollar, çoklu sinyal otomasyon hatları |
Düz Kablo Sistemlerinde Yaygın Sorunların Giderilmesi
Düz kablo sistemlerinde zamanla mekanik veya elektriksel sorunlar gelişebilir. Aşınma, iletken yorulması ve izolasyon çatlaması yaygın mekanik problemlerdir. Elektrik sorunları genellikle uygunsuz koruma nedeniyle voltaj düşüşlerini veya sinyal parazitlerini içerir.
- Düz kabloları, özellikle bükülme noktalarında yüzey aşınması açısından düzenli olarak inceleyin.
- Çok damarlı kabloların çapraz veya üst üste binmeden monte edildiğinden emin olun; bu durum dengesiz gerilime neden olabilir.
- Sinyal bütünlüğünü korumak için yüksek EMI ortamlarında korumalı düz kablolar kullanın.
